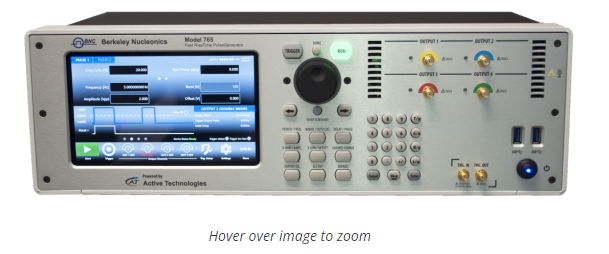

BNC765快速上升時間脈沖發生器800MHz
發布時間：2024-02-14 09:47:23 瀏覽：1390
BNC765 型快速上升時間脈沖發生器提供高達 800 MHz 的脈沖頻率和 70 ps 的上升和下降時間。為了滿足高電壓要求，HV 選項提供高達 50V
的信號和 400ps 的超快上升時間。765 型具有可編程脈沖幅度和基線偏移，以及低至 300 皮秒的可編程寬度。延遲和脈寬分辨率為10
ps，抖動為<25 ps。手勢就緒觸摸屏 GUI 允許用戶快速設置 4
個輸出通道。傳統的按鈕和旋轉編碼器提供了額外的編程簡單性。我們在模擬前端也進行了重大改進，確保了最小的過沖和振鈴。這僅僅是個開始......765
型的創新硬件架構提供高級脈沖序列，例如雙脈沖或四脈沖，具有完全獨立的定時參數。
特征：
快速上升和下降時間< 70 ps （20%-80%）
300 ps 至 > 7 秒脈沖寬度
每通道 800 MHz 代表速率，抖動為 4 ps RMS
2 或 4 個獨立通道
寬度和延遲分辨率為 10 ps
可調脈沖幅度：10 mVpp 至 5 Vpp
± 2.5 V 可調基線偏移
HV 選項（50V @ 400ps 上升時間）
應用：
雷達和聲納系統
半導體和激光器
高精度定時
大物理場（光電倍增管和對撞機）
高速檢測器和比較器
條帶硅仿真
質譜
規格：
| 765 | 765-高壓 |
| 渠道 | 2 或 4 個獨立通道 | 1 或 2 個獨立通道 |
| 脈沖周期 | 范圍：5ns 至 8 秒
分辨率：10 ps 抖動：4 ps
| 范圍：5 ns 至 8 秒 分辨率：10 ps 抖動：15 ps |
| 最大脈沖頻率 | 800 MHz（四通道模式） | 400 MHz（雙模、三模和四模） |
| 準確性 | ±2 頁/分鐘 | ± 2 頁/分鐘 |
| 脈沖模式 | 單脈沖、雙脈沖、三脈沖、四脈沖
外部寬度 | 單脈沖、雙脈沖、三脈沖、四脈沖
外部寬度 |
| 脈沖寬度 | 范圍：300 ps 至 8 秒 分辨率：10 ps 精度： ± 0.1 % + 30 ps 抖動：< 10ps | 范圍：1 ns 至 8 秒 分辨率：10 ps 精度：± （1 % + 100 ps）2 抖動：< 10 ps |
| 脈沖延遲 | 范圍：0 ps 至 8 秒 分辨率：10 ps 精度：± 0.1% + 100ps | 范圍：0 ps 至 8 秒 分辨率：10 ps 精度：± 0.1% + 100ps |
| 脈沖幅度 | pk-pk范圍：10 mVpp 至 5 Vpp 分辨率：4 mV（幅度從 250 mV pp 到 5Vpp) 分辨率：1 mV（幅度從 10 mV pp 到 250mVpp) | pk-pk范圍：100 mVpp 至 50 Vpp 分辨率：10 mV |
| 基線偏移 | 量程：± 2.5V 可調 分辨率：2 mV | 量程：-25V、-12.5V、0V、+12.5V、+25V（軟件可選） 分辨率：12.5V |
| 上升和下降時間 | 上升/下降時間（20% 至 80%）：<70 ps 上升/下降時間（10% 至 90%）：< 95 ps（1Vpp 幅度）， < 105 ps（5Vpp 幅度） | 上升/下降時間（20% 至 80%，偏移量=0V）： < 380 ps（高達 25Vpp 幅度）
上升時間（20%至80%，偏移=0V）： < 400 ps （高達 50Vpp 幅度） 下降時間（20% 至 80%，偏移量=0V）： < 490 ps （高達 50Vpp 幅度）
上升/下降時間（10% 至 90%，偏移量=0V）： < 560 ps（高達 25Vpp 幅度）
上升時間（10% 至 90%，偏移量 = 0V）： < 600 ps （高達 50Vpp 幅度） 下降時間（10% 至 90%，偏移量=0V）： < 800 ps（高達 50Vpp 幅度） |
| 過頭 | < 5% | < 8 % （高達 25Vpp 振幅） < 5 % （從 25Vpp 到 50Vpp 幅度） |
| 通道間抖動 | < 10 ps | < 15 ps |
| 輸出阻抗 | 50 Ω |
| 觸發模式 | 單通道、連續通道、突發通道、門控單元 |
| 觸發輸入阻抗 | 50 Ω 或 1kΩ 用戶可選 |
| 觸發輸入范圍 | ± 3.5 V（50 Ω輸入阻抗）
± 10 V（1KΩ 輸入阻抗）
< 50mVpp 最小可檢測幅度 |
| 觸發閾值 | ± 8V 10 mV 分辨率
± 100 mV
精度 |
| 最大觸發頻率 | 40兆赫 |
| 最小觸發脈沖寬度 | 1納秒 |
| 觸發抖動 | < 30ps（觸發輸入到觸發輸出），頻率≤ 15 MHz |
| 參考時鐘輸入 | 10MHz 至 100MHz
50 Ω輸入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（RT <1 ns，占空比介于 40% 至 60% 之間）
|
| 參考時鐘輸出 | 10MHz 或參考時鐘 輸入頻率
50 Ω 輸出阻抗（直流耦合）
可調幅度 方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 至 Hi-Z ] |
| 電源輸入 | 100 - 240 V交流電 ± 10%， 47 - 63 赫茲， |
| 功耗 | 120 瓦 | 300 瓦 |
環境
EMC 與安全 | 工作溫度：
41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % RH 無冷凝
9,842 英尺 [ 3,000 米]
儲存：
-4 °F 至 140 °F [-20 °C 至 +60 °C] 5% 至 95 % RH 無冷凝
39,370 英尺 [ 12,000 米]
EN61010-1（安全） EN 61326-1：2013（標準） EN 61326-1：2013（抗擾度）
|
| 硬件和軟件 | Intel Celeron 2GHz 或更高
8 GB RAM 120 GB SSD
Windows
10
7 英寸觸摸液晶顯示器
HDMI、VGA、USB、RS-232 和 LAN 端口 |
尺寸（寬 x 高 x 深）
重量 | 17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 機架式）
21.7 磅 [ 9.7 千克 ] |
運輸尺寸
裝運重量 | 24 x 19 x 13 英寸
28 磅 |
